"EWB" Berlin
Transparenz TV Energiewendebotschaften

Entwurf ..

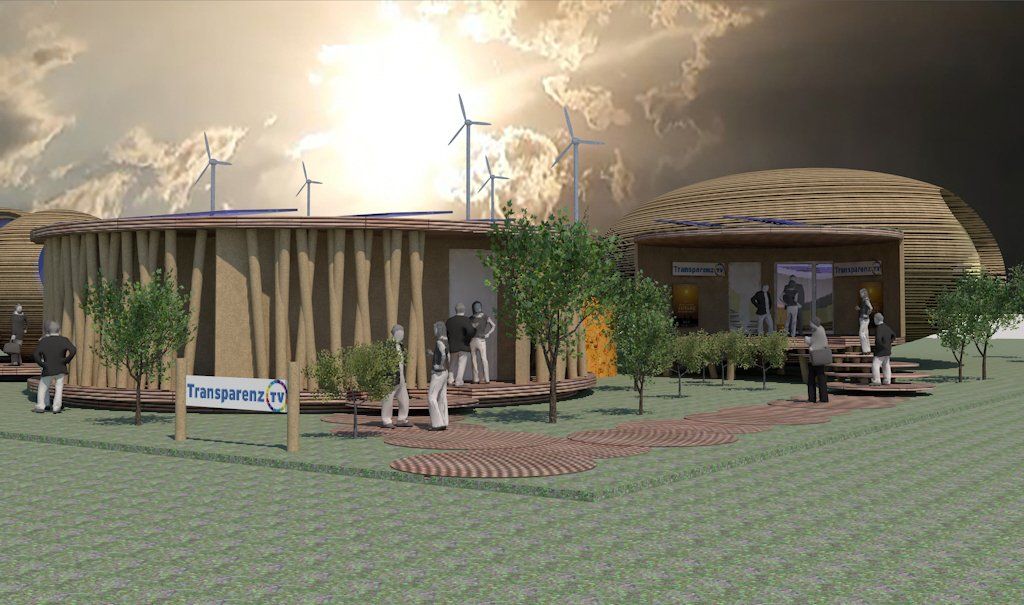

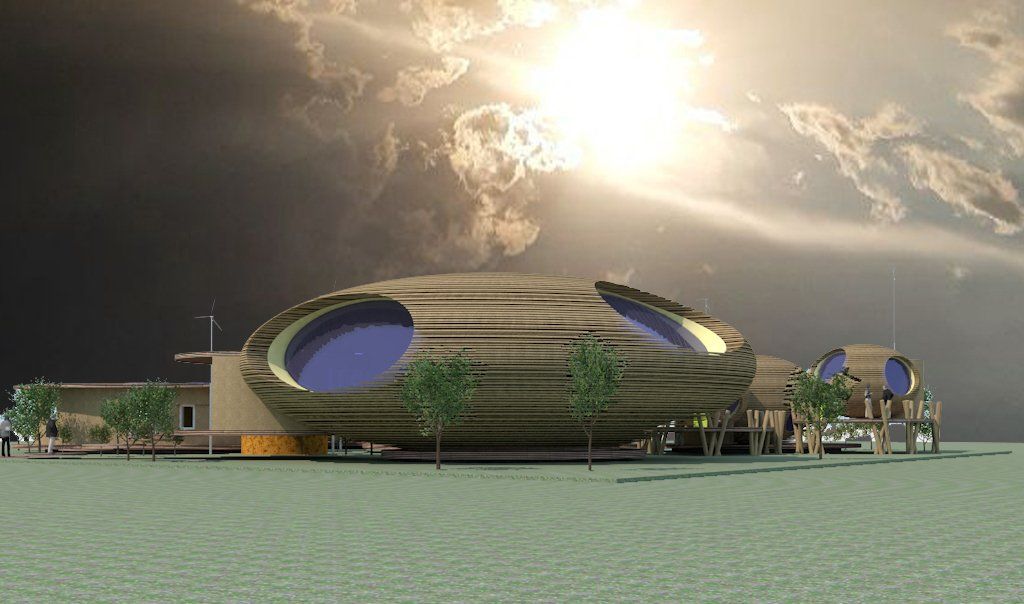

Das Stefan´s Ei als grösztes Gebäude nimmt die Funktion des Leitgebäudes ein. Im Vorfeld sind die EnergieWendebotschaften angeordnet. Ein KleinBotschaftsgebäude zur Begrüszung und Orientierung. Direkt angeordnet daran das erste „Gelege“ mit 3 Ausstellungs- und Vorführ-Eiern. Hierin kann Energiewende erlebt werden, Produkte und Techniken, Darstellungen und Filme. Visionen und Realität, die Möglichkeit auf minimalstem Raum zu Leben. Das Gemeinschaftsnest für das private Gelege dient als Kommunikations- und Arbeitszone. Gemeinsames Arbeiten oder Kochen und Unterhalten sind in dieser Umgebung fördernd und effektiv. Die einzelnen Eier sind als vollwertige Erholungs-, Rückzugs- und Träumhöhlen ausgebaut. Auf geringstem Raum alles drin was Mann/ Frau als Paar zum Leben braucht, Hygiene, Kochen und Essen, Erholung und Schlafen in behüteter Umgebung.

KleinBotschaftsgebäude und Gemeinschaftsnest ..

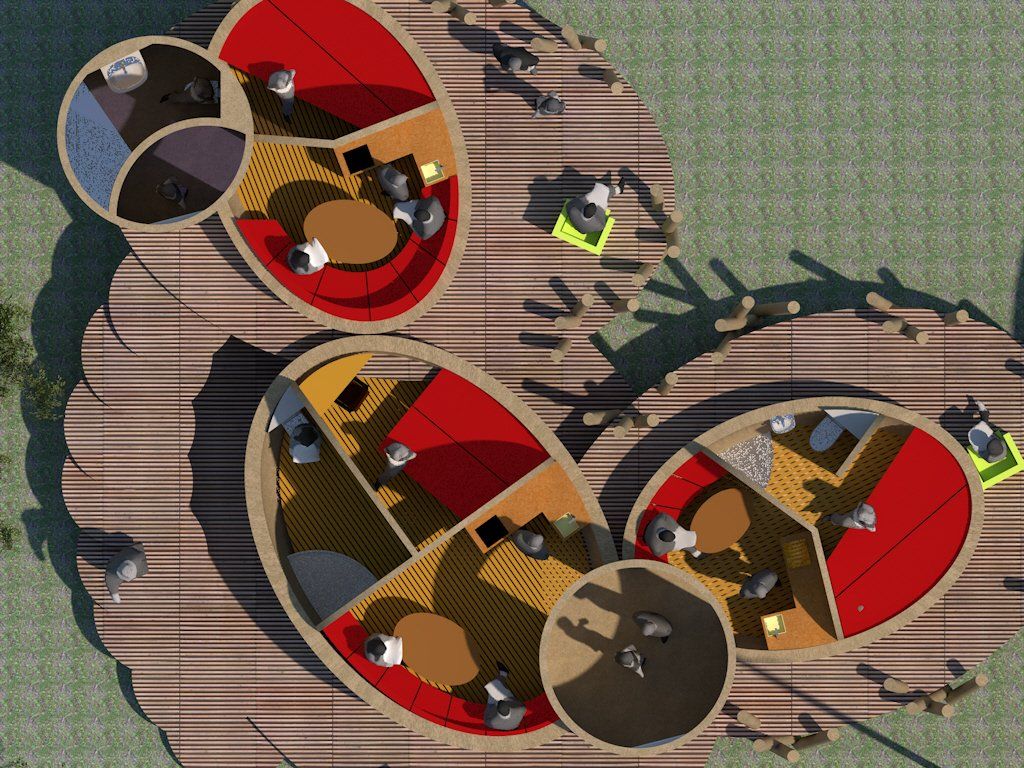

Der Grundrisz basiert auf dem Kreis, der tangential erschlossen und genutzt wird.
Schraubfundamente mit einer tragenden Bodenplatte aus Kreuzlagenholz darauf werden die Holzständerwände aufgesetzt als Decke wieder eine Kreuzlagendecke.
Die Wände werden innen mit Sperrholz beplankt und mit Lehmbauplatten und Lehmputz ausgeführt. Die Dämmung erfolgt aus Hanf-Kalk mit einer sichtbaren Hanf-Kalk Schicht als Fassadenhülle. Der Boden erhält einen Gitterrost welcher ebenfalls mit Hanf-Kalk aufgefüllt wird. Die Decke wird mit einem Gitterost außen überzogen Dämmung aus Hanf-Kalk, die Abdichtung erfolgt mit EPDM Bahn auf dieser Dachbahn ist eine extensive Begrünung. Regenwasser wird in die Zisternen abgeleitet.
Fenster als unbehandelte Eichenholzfenster. Öffnende Fenster nach außen schlagend.
Bodenbeläge in Massiv-Parkett/ Dielen geölt.
Einbauten in 3 Schichtplatten unbehandelt/ geölt

Straußen Ei ..
Schraubfundamente mit einer tragenden Bodenplatte aus Kreuzlagenholz darauf wird die Tragkonstruktion aufgesetzt. Diese wird aus dem Schiffsbau entlehnt, tragende Spanten über Kielholz verbunden versteifen die Ei-Konstruktion. Die Gebäudehülle wird außen mit Sperrholz beplankt und als Dämmung Hanf-Kalk aufgebraucht und als Ei geformt. Den Wetterschutz erreicht man mittels einer Kalkglätte die aufgetragen wird und das typische Aussehen eines Ei´s ergeben.
Innen wird mit Lehmbauplatten und Lehmputz die Rundung ausgeführt.
Der Boden ist ein Podest, das Stauraum unter dem Boden erzeugt. Der Belag ist aus Holz-Platten die reversibel sind.
Neben- und Zubehörräume werden mit Innenwände als Holzständerwände mit Holzfaser gefüllt, Lehmbauplatten und Lehmputz ausgeführt.
Der Sendeplatz wird erhöht, als Podium ausgeführt.
Falls notwendig werden Schallabsorber mit „Sauerkraut“Platten ausgeführt.
Die Licht- und Luftöffnungen sind als runde, zu öffnende Lichtkuppeln in unterschiedlicher Grösze angedacht.
Regenwasser wird in die Zisternen abgeleitet.
Einbauten in 3 Schichtplatten unbehandelt/ geölt

Klein-Gelege Wohn- und Traum-Ei ..
Schraubfundamente mit einer tragenden Bodenplatte aus Kreuzlagenholz darauf wird die Tragkonstruktion aufgesetzt. Diese wird aus dem Schiffsbau entlehnt, tragende Spanten über Kielholz verbunden versteifen die Ei-Konstruktion. Die Gebäudehülle wird außen mit Sperrholz beplankt und als Dämmung Hanf-Kalk aufgebraucht und als Ei geformt. Den Wetterschutz erreicht man mittels einer Kalkglätte die aufgetragen wird und das typische Aussehen eines Ei´s ergeben.
Innen wird mit Lehmbauplatten und Lehmputz die Rundung ausgeführt.
Die Erschließung erfolgt über das Podest je nach Höhenlage mittels Außentreppe in einer Rotunde aus Holzständerwänden mit Hanf-Kalk Dämmung und Fassade. Die Decke wird mit einem Gitterost außen überzogen Dämmung aus Hanf-Kalk, die Abdichtung erfolgt mit EPDM Bahn auf dieser Dachbahn ist eine extensive Begrünung. Regenwasser wird in die Zisternen abgeleitet.
In der Rotunde ist der Eingangs- und Hygienebereich untergebracht ist.
Im Ei ist der Boden ein Rost, der Stauraum unter dem Boden erzeugt. Der Belag ist aus reversiblen Holz-Platten die zum Öffnen sind.
Innenräume werden aus Innenwände mit Holzständerwände und Holzfaser gefüllt und innen mit Lehmbauplatten und Lehmputz ausgeführt.
Die Licht- und Luftöffnungen sind als runde, zu öffnende Lichtkuppeln in unterschiedlicher Grösze angedacht.
Regenwasser wird in die Zisternen abgeleitet.
Einbauten in 3 Schichtplatten unbehandelt/ geölt

Ver- und Entsorgung mit Energie und Wasser ..
Autark zu sein, komplett unabhängig von außerhalb. Eigenenergie und Wasser produzieren, speichern und bedarfsgerecht zu nutzen das ist der Grundsatz der Gedanken.
Abwasser selbst zu nutzen und "Wasser zu gebrauchen, anstatt zu verbrauchen" Klemens Jakob

Abwasser ..
Durch die Trocken-/ Trenntoilette wird fest und flüssig getrennt und kann dadurch hervorragend weitergenutzt werden. Flüssig geht in einen speziellen Tank dieser Inhalt wird verdünnt als Dünger benutzt. Fest wird ebenfalls in einem gesonderten Behälter gesammelt und von dort aus weiter zur Kompostierung gegeben. Es entsteht beim Toilettengang kein Grau- und kein Schwarzwasser.
Das anfallende Grauwasser wird in einem Grauwassertank gesammelt und über die Pflanzenkläranlage vorgereinigt und gesäubert. Durch eine Umkehrosmose und für das Trinkwasser eine UV Entkeimung entsteht reinstes nutzbares gutes Wasser zum Kochen, Trinken und Waschen.

Wasser ..
Das anfallende Regenwasser auf dem Grundstück wird in Zisternen gesammelt und bei Bedarf in den Haus-Wasserkreislauf gepumpt, so ist ein geschlossener Wasserkreislauf auf dem Grundstück und mit den Gebäuden vorhanden. Sauberes und gutes Wasser ist nahezu unbegrenzt verfügbar.

Strom ..
Wird durch mehrere Bausteine erzeugt und gespeichert.
Photovoltaik als Gleichstrom versorgt die Hausinstallationen die zum größten Teil als Gleichstrominstallation ausgeführt ist mit Energie direkt aus den Zellen oder Batterien. Windenergie mit Klein-Windkrafträdern übernimmt die Erzeugung wenn die Sonne nicht scheint. Als Notsystem und für Grundlastversorgung hilft die eigene Biogasanlage mit Gasgenerator der unabhängig betrieben werden kann.
Strom der nicht benötigt wird geht in Batterie-System und ins Warmwasser um so die höchste Ausnutzung zu erreichen.

Wärme ..
Durch die tolle Bauweise mit Holz und Hanf-Kalk ist ein waahnsinns U-Wert mit Speicherkapazität in der gebäudehülle vorhanden, die benötigte Wärmeenergie wird mit Hilfe des regenerativen Stroms und Infrarot Heizelementen in Wärme gewandelt, dies Strahlung erwärmt nur Flächen und Materie nicht die Luft, folglich herrscht ein ausgeglichenes und gesundes Raumklima während der Heizperiode. In den Ausstellungs-Gelegen wird diese Infrarotwärme mit Hilfe der Biomeiler und eingebauten Temperierungsleitungen in den Außenwänden zur Beheizung verwendet.
Die Biomeiler bestehen aus Holzhäcksel (Abfall) und Pferdemist im Inneren liegen Wärmetauscher, die die entstehende Wärme aufnehmen und nutzbar machen. Ein Biomeiler mit ca. 5,0m Durchmesser erzeugt runde 5kW Heizleistung über den Zeitraum von 1 ½ Jahren danach erhält man wunderbaren Kompost ein weiterer in sich geschlossener Kreislauf.

Lebensmittel ..
Der Wunsch ist Gewächshäuser und Hochbeet auf dem Grundstück mit anzulegen, die Verantwortung auch für die Versorgung mit Lebensmitteln zu übernehmen. Das Bewusstsein sorgsam mit Nahrung und Lebensmitteln umzugehen zu schulen und zu verinnerlichen.
Der Kompost und die Erde entsteht durch die Energieversorgung, die Biomeiler liefern Wärme in die Früh- und Spätbeete mittels direkter Wärmeleitung aus dem Biomeiler. So kann ein nahezu geschlossener Lebensmittelkreislauf in der Gemeinschaft entstehen.

Resümee ..
Das Alles zusammen ist zukünftiges Bauen. Im Innen- und Außenbereich erleben die Menschen spielerisch den Umgang mit Natur, Umwelt und Energie, erlebbar und verständlich.
Ökologische, nachwachsende und natürliche Baustoffe, geschlossenen Kreisläufe, so kann Architektur entscheidend den Beitrag leisten "Enkeltauglich" in die Zukunft zu weisen.
